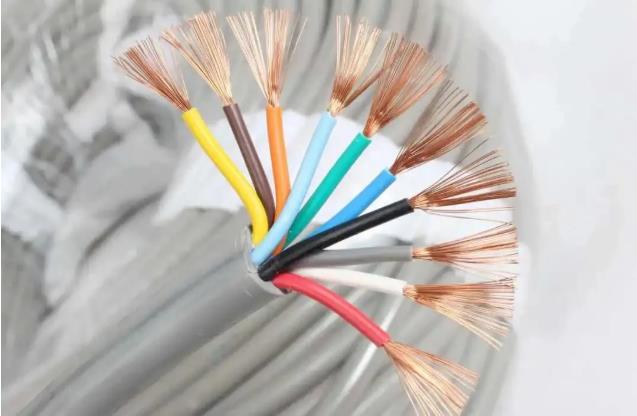

大家都知道电缆里面的几根线上都有不同的颜色，这些颜色是干什么用的呢？下面编者给大家整理的，电缆上面的颜色是代表什么意思。
电缆表皮颜色的规定
国标：黄、绿、红．蓝分别代表A．B．C．N
依导线颜色标志电路时
1、黑色：装置和设备的内部布线。
2、棕色：直流电路的正极。
3、红色：三相电路和C相；
半导体三极管的集电极；
半导体二极管、整流二极管或可控硅管的阴极。
4、黄色：三相电路的A相；
半导体三极管的基极；
可控硅管和双向可控硅管的控制极。
5、绿色：三相电路的B相。
6、蓝色：直流电路的负极；
半导体三极管的发射极；
半导体二极管、整流二极管或可控硅管的阳极。
7 、淡蓝色：三相电路的零线或中性线；
直流电路的接地中线。
8 、白色：双向可控硅管的主电极；
无指定用色的半导体电路。
9、黄和绿双色（每种色宽约15~100毫米交替贴接）；安全用的接地线。
10、红、黑色并行：用双芯导线或双根绞线连接的交流电路。
依电路选择导线颜色时
1、交流三相电路的
A相：黄色；
B相：绿色；
C相：红色；
零线或中性线，淡蓝色；
安全用的接地线：黄和绿双色。
2、用双芯导线或双根绞线连接的交流电路：红黑色并行。
3、直流电路的
正极：棕色；
负极：蓝色；
接地中线：淡蓝色。
4、半导体电路的半导体三极管的
集电极：红色；
基极：黄色；
发射极：蓝色。
半导体二极管和整流二极管的
阳极：蓝色；
阴极：红色。
可控硅管的
阳极：蓝色；
控制极：黄色；
阴极：红色。
双向可控硅管的
控制极：黄色；
主电极：白色。
5、整个装置及设备的内部布线一般推荐：黑色；
半导体电路：白色；
有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。（PS：你想学习更多线缆技术吗？请点这里，海量线缆技术干货等着你，让利来国际老牌-利来国际官网一起进步）
6、具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
